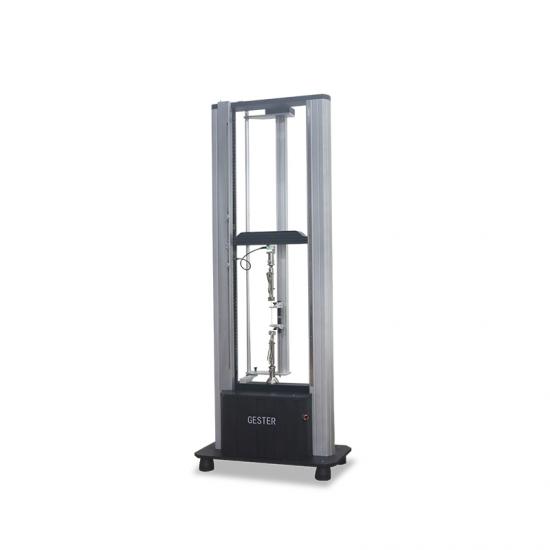

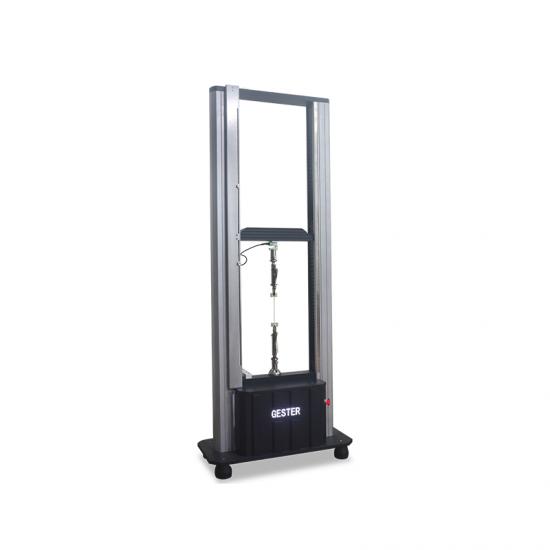

Ayakkabılar İçin Üniversal Test Cihazı (Çift Kolonlu) GT-K01

Açıklama
Teklif Talep Formu

Üniversal çekme test cihazı; ayakkabı, kauçuk, plastik, deri, metal, naylon iplik, kumaş, kâğıt, havacılık, ambalaj, inşaat, petrokimya, elektrik, otomotiv ve diğer malzemeler üzerinde çekme, basma, eğme, kesme, yapışma dayanımı, soyulma, yırtılma ve benzeri mekanik testlerin gerçekleştirilmesi için tasarlanmıştır.

Cihaz; kalite kontrol, giriş kalite kontrolü (kabul muayenesi), fiziksel testler, mekanik araştırmalar ve malzeme geliştirme çalışmalarında kullanılan temel test ekipmanlarından biridir.

Standartlar:

SATRA TM5, TM53, TM52, TM51, TM108, TM113, TM117, TM118, TM120, TM123, TM149, TM162, TM401, TM411, TM410

ASTM D751, ASTM D2209, ASTM D412, ASTM D624, ASTM D3512, FIA 1206

BS 5131-3.7, BS 5131-5.11, BS 5131-5.13, BS 5131-2.6

ISO 22650, ISO 19958, ISO 3377-1, ISO 3377-2, ISO 11644, ISO 20866, ISO 20867, ISO 19957, ISO 20874, ISO 20344-5.2.4, ISO 20345-5.3.1.2, ISO 17698, ISO 20875, ISO 22777, ISO 22776, ISO 22654, ISO 20863, ISO 20876, ISO 17695, ISO 17697, ISO 34-1, ISO 36, ISO 37, ISO 17708, ISO 17696, ISO 17706, ISO 22650

AS/NZS 2210.2-5.2.4, DIN 53331, GB/T 3903.8, GB/T 3903.9, GB/T 3903.14, GB/T 3903.20, GB/T 3903.21, GB/T 3903.22, GB/T 3903.23, GB/T 3903.24, GB/T 3903.25, GB/T 3903.26, GB/T 3903.29, GB/T 3903.32, GB/T 3903.39, GB/T 3903.40, GB/T 3903.43, GB/T 4689.20, GB/T 20991-5.2.4, GB 21148-5.3.1.2, GB/T 17928, GB/T 529, GB/T 528, GB/T 532, GB/T 11413, GB/T 21396QB/T 2711, QB/T 2675, QB/T 2883, QB/T 4118, QB/T 4198HG/T 2726, HG/T 2877, HG/T 4805

Özellikler

Güç Sistemi:
Servo motor, servo sürücüler, sonsuz dişli ve redüktör sistemi ile yüksek hassasiyetli bilyalı vida mekanizmasından oluşmaktadır.
Kontrol Sistemi:
Darbe Komut (Pulse Command) kontrol yöntemi kullanılmaktadır. Bu sayede daha yüksek hassasiyet ve kolay kontrol imkânı sağlanır.
Hız Kontrol Aralığı:
0,001 – 500 mm/dakika veya isteğe bağlı olarak 0,001 – 1000 mm/dakika.
Orta Tabla Ayarı:
Üniversal çekme test cihazının orta tablası, hızlı kaba ayar ve yavaş hassas ayar özelliklerine sahiptir.
Otomatik Geri Dönüş:
Test tamamlandıktan sonra cihaz başlangıç konumuna otomatik olarak döner ve test verilerini otomatik olarak kaydeder.
Veri İletimi:
RS232 veri aktarım arayüzü ile donatılmıştır.
Çoklu Kontrol Modları:
Cihaz; sabit hız, sabit konum, sabit kuvvet, sabit strok ve çok kademeli kontrol modlarında çalışabilir. Bu sayede farklı test gereksinimlerini karşılayabilir.
Test Alanı:
Standart test genişliği 400 mm'dir.
Tabla Hareket Mesafesi:
Fikstür hariç toplam hareket mesafesi 1200 mm olup müşteri taleplerine göre özelleştirilebilir.
Hassas Yer Değiştirme Ölçümü:
1800 P/R enkoder kullanılarak ölçüm hassasiyeti 4 kat artırılmıştır.
Yüksek Hassasiyetli Enkoder:
LINE DRIVE enkoder teknolojisi sayesinde güçlü elektromanyetik girişim direnci sağlanır. Yer değiştirme çözünürlüğü 0,001 mm'dir.
Güvenlik Donanımları:

Aşırı yük acil durdurma sistemi
Üst ve alt strok limit koruması
Kaçak akım durumunda otomatik enerji kesme sistemi
Numune kopması durumunda otomatik durdurma fonksiyonu

Üniversal Çekme Test Cihazının Temel Özellikleri

Model	GT-K01
Maksimum Kapasite	5kN , 10kN, 20kN
Görüntülemek	Bilgisayar ekran modu
Kuvvet Çözümü	1/100.000
Kuvvet Doğruluğu	≤+/-0.5%
Felç Çözünürlüğü	0,001 mm
Ekstensometre Çözünürlüğü	0,001 mm
Test Hızı	0,001 - 1000 mm/dak
Yürüyüş alanı	1400 mm ( isteğe göre özel olarak üretilebilir)
Kuvvet Ünitesi Anahtarı	Kgf, N, Ibf, g, ton, Mpa
Durdurma Modu	Aşırı yük durdurma, acil durdurma düğmesi, numune hasarına bağlı otomatik durdurma, üst ve alt limit ayarına bağlı otomatik durdurma, otomatik sıfırlama fonksiyonu.
Makine Tahrik Sistemi	Servo motor sürücüsü, senkron tekerlek ve hassas bilyalı vida sürücüsü
Güç Kaynağı	AC 220V 50/60Hz 10A
Boyutlar	110 cm x 70 cm x 240 cm (G x D x Y)
Ağırlık	370 kg

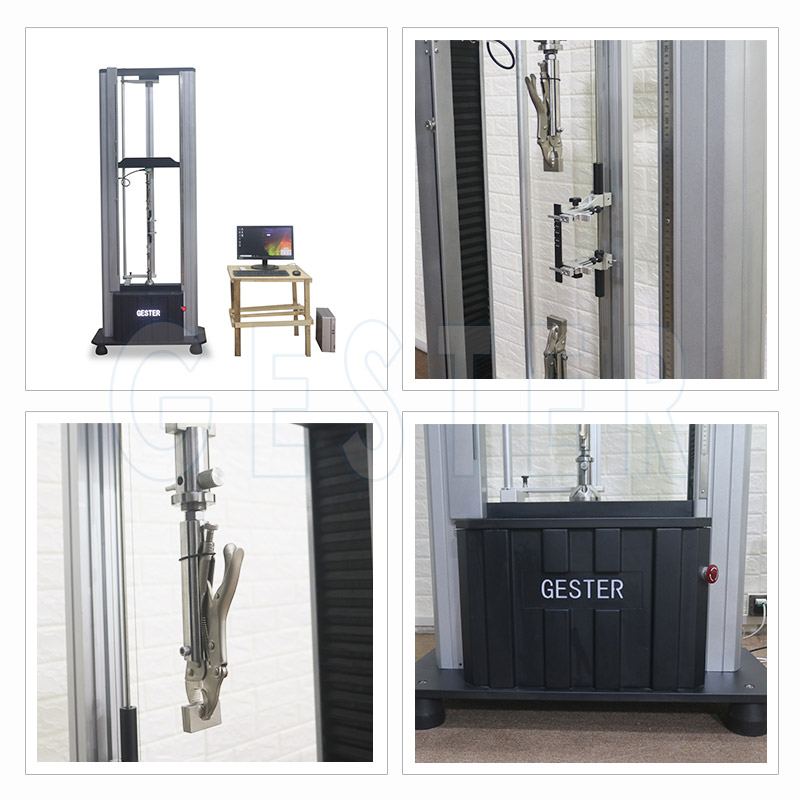

Standart aksesuarlar	1 set	Manuel tutamaklar
	1 adet	İngilizce işletim yazılımı
	1 adet	Kablo bilgisayara bağlanır.

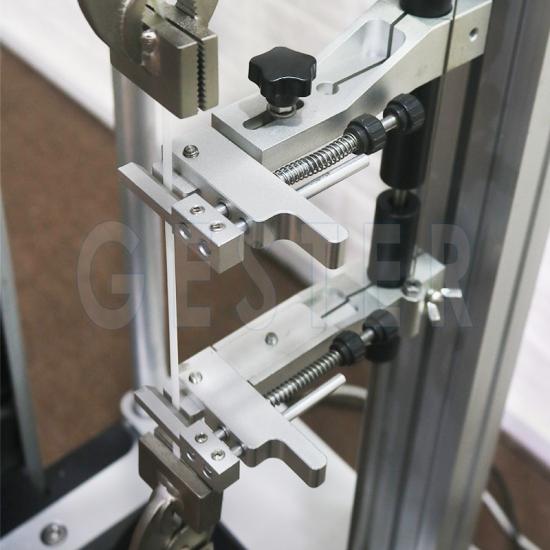

	1 set	Ekstensometre
Opsiyonel aksesuarlar	İsteğe bağlı	Masaüstü Bilgisayar
Opsiyonel aksesuarlar	İsteğe bağlı	Diğer tutamaklar

GESTER Üniversal Test Cihazını Neden Seçmelisiniz?

Maliyetleri ve Alanı Azaltın: Çok yönlü tek bir makine, birden fazla özel test cihazına olan ihtiyacı ortadan kaldırarak sermaye ve laboratuvar alanından tasarruf sağlar.
İş Akışını Kolaylaştırın: Kullanıcı dostu yazılım ve hızlı değiştirilebilir aparatlar, kurulum süresini ve operatör eğitimini en aza indirir.
Pazar Erişimini Güvence Altına Alın: Başlıca küresel standartlara uyum sağlayarak, Kuzey Amerika, Avrupa, Asya ve diğer pazarlar için ürünlerinizi güvenle sertifikalandırabilirsiniz.
İş Ortağı Edinin: Yapılandırma ve eğitimden sürekli servis ve kalibrasyon rehberliğine kadar kapsamlı destek sağlıyoruz.
Hemen hemen her malzeme ve standart için özel tutma yerleri sunuyoruz .

İdeal test çözümünüzü yapılandırmaya hazır mısınız? Detaylı fiyat teklifi, uygulamaya özel fikstür önerileri veya yazılım demosu talebi için bugün uzmanlarımızla iletişime geçin.

Uygulama Sektörü

Evrensel Test Makinesi (Çift Kolonlu) ile her türlü malzeme test edilebilir.
